全场扫描式激光振动测量系统
来源: | 发布时间:2013/05/08 13:59:31 | 浏览次数:

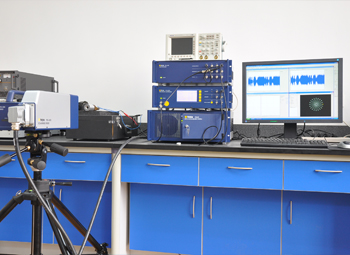

全场扫描式激光振动测量系统

仪器名称:全场扫描式激光振动测量系统
型号:PSV-400M2
英文名称:Scanning Vibrometer
生产商:Polytec GmbH Polytec GmbH
技术指标: 1.振动速度范围:最大:+/-10米/秒 VD-09型数字式解码器,最大速度10米/秒 VD-07型数字式解码器,最大速度0.5米/秒 2.频率范围:0—1MHz 3.扫描角度:X:+/-20度;Y:+/-20度可扫描从小于5cm的小器件到到大于30m×30m的大型结构 4.成像系统:采用实时彩色72倍变焦成像系统(18倍光学变焦,4倍数字变焦),变焦倍率在计算机软件上随意设置,非常方便地在不同尺寸的目标上定义测量区域(同PSV-400M2) 5.扫描点数:1到512X512点 6.FFT:6400线扫描过程中,所有点的振动以频谱方式逐点存储 7.激光功率:1mW,激光自动聚焦 8.测量距离:0.2米到大于20米(视目标反射特性而定) 9.测量结果除以*.svd格式保存外,也可转换为格ascll式,也可保存为动画或图片格式,供报告用. 10.电器性能及使用温度:交流220V电源,5℃-40℃环境温度.
用途:主要用于在外场及室内非接触状态下,测量机械设备,精密器件,复合材料,压电材料,大型结构等的整体及其它各个零部件在振动情况下,各部位的振动状态,振幅大小及频率响应, 各阶频率振型、传递涵数等,且能分析出共振点的位置, 测量结果可以以UFF格式为LMS等模态软件读取,也可转换为ASCII格式,并可保存为动画或图片格式,供分析使用.
1、利用激光多普勒原理无接触测量振动体表面的振速及位移的分布及变化;
2、测量结果可转换成ascll格式输出;
3、对振速及位移的变换进行FFT分析;
4、振速范围:V 0.05-10m/s;位移范围:D 1-10000μm
